武汉合力昌荣机电有限公司成立于2008年专注数控系统服务致力打造成为数控系统集成供应商。我公司依托华中数控强大的资源立足华中面向全国为国内众多知名企业提供数控系统解决方案。目前主要销售的产品有数控系统、伺服电机、伺服驱动器、步进电机、步进驱动器、智能伺服电子变压器、行星减速机、编码器。

我公司销售的具体品牌有：华中数控旗下的武汉华大伺服电机、登奇伺服电机（武汉、佛山、上海、重庆）；武汉迈信伺服电机、杭州米格伺服电机、杭州中达伺服电机、杭州贝格达伺服电机、杭州纳智伺服电机、广州韦德伺服电机、宇海伺服电机、杭州米格步进电机、杭州中达步进电机、宇海步进电机、东莞威格减速机、华中数控伺服驱动器、Maxsine武汉迈信伺服驱动器、华大伺服驱动器、浙江德欧伺服驱动器、广州韦德伺服驱动器、杭州贝格达伺服驱动器、宇海伺服驱动器、杭州米格步进驱动器、杭州贝格达步进驱动器、长春禹衡编码器、长春汇通编码器、长春三峰编码器、长春东河编码器、长春倍信编码器、无锡科瑞特编码器、无锡鑫亚编码器、欧姆龙编码器等众多知名品牌产品。我们的产品从高端到低端总有一款适合你，期待与广大客户合作共赢。

温岭市宇海机电有限公司成立于1995年是一家面向全球市场，集研发、生产、销售于一体的只能科技有限公司。公司的核心产品为：交流永磁同步伺服电机，目前生产的基座为60-180系列，功率为200W-5.5KW;异步主轴伺服电机功率从2.2KW-15KW;步进电机基座号从86-150系列，扭矩2NM-60NM；公司自主研发、生产的伺服驱动器支持RS-485通讯协议、Canopem通讯协议、M2、M3总线通讯协议。

目前公司生产的SG系列增量式驱动器控制方式包含位置控制、速度控制、力矩控制、带模拟量信号具有较高的性价比和高市场占有率。

    目前宇海机电有限公司的产品广泛应用于数控机床、包装印刷机、纺织机、绣花机、雕刻机、医疗器械、打印机、缝纫机、水晶以及普通机械自动化改造中。

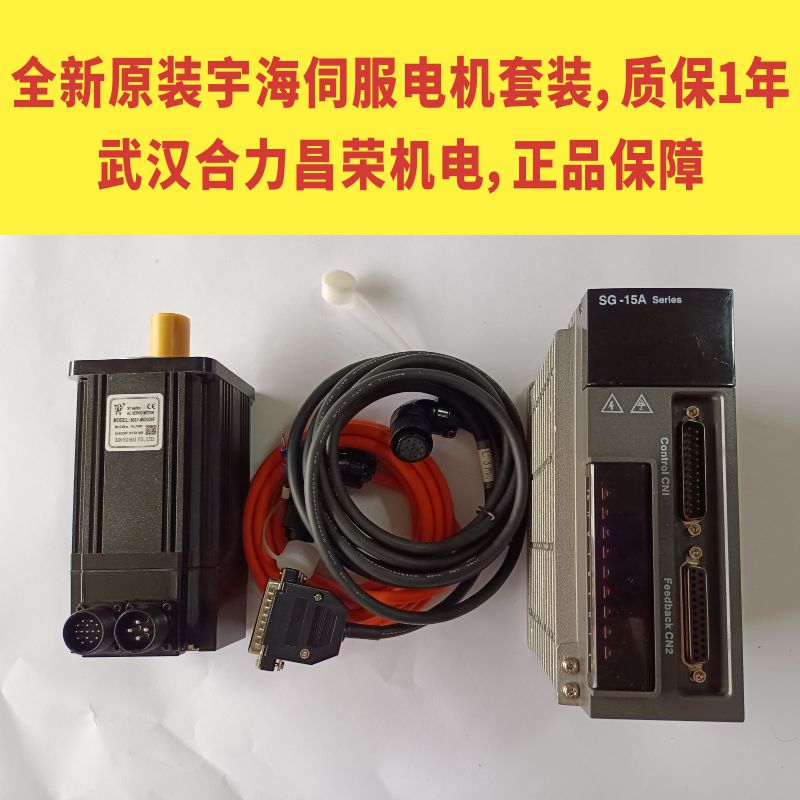

80SY 交流永磁伺服电机

使用环境: 0℃～55℃

极对数: 4

增量式编码器线: 2500/5000PPR

绝对式编码器:17位

湿度小于：90%

绝缘等级: B

防护等级: IP54

绝缘耐压: AC1500V,1分钟

绝缘电阻: DC500V, 10MΩ以上

结构: 自冷式

振动: 2.5G以下

海拔: 1000m以下

工作制: 连续

安装方式: 法兰安装

电机型号（s）	80SY-M01330	80SY-M02430	80SY-M04025
额定功率（W）	400	750	1000
额定线电流（A）	2.2	3.5	4.2
额定转速（RPM）	3000	3000	2500
额定转矩（NM）	1.3	2.4	4
最大转矩（NM）	4.8	7.2	10
最高转速（rpm）	3300	3300	2700
输入电压（v）	(AG 220)
电机重量（kg）	1.9	2.2	3.5
转子惯量(Kg.m2)	1.22*10-4	2.4*10-4	3.45*10-4

安装尺寸

*以上为标准安装尺寸，可根据客户要求改动

*严禁敲击电机轴，否则会损害轴另一端的编码器

Model	L(mm)	L(mm)with brake
80SY-M01330	123	163
80SY-M02430	158	198
80SY-M04025	180	220

绕组接线表

绕组引线	U	V	W	PE
插座编号	2	3	4	1

制动引线	PE	制动	制动
插座编号	3	1	2

注：制动电压DC24V（无极性要求）

编码器接线表

信号定义	5V	OV	A+	B+	Z+	A-	B-	Z-	U+	V+	W+	U-	V-	W-	PE
插座编号	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1
